[TUTO] Remplacer un rétroviseur

Message par Bobyl le Lun 17 Juil - 13:40

Bonjour à tous,

Suite à la mésaventure narrée ici, le garage m'a fourni un rétroviseur de remplacement et je me suis chargé de le remplacer. La manœuvre est assez simple, mais j'ai fait un petit tuto (on ne sait jamais, ça peut servir).

Avertissement
La réparation a été faite sur un CEvo classique (ni LR, ni version Europe) pour lequel la référence de la pièce est 51168546409.
Sur les CEvo depuis avril 2017, la référence est 51168396593. Je ne sais pas quelles sont les différences mais il semblerait que les deux pièces ne sont pas compatibles entre elles.

Matériel

  • Deux tournevis Torx (T25 et T30),
  • Un petit tournevis plat


Mode opératoire
Démonter le carénage
Pour ça, il y a 4 vis à retirer:


Pour la suivante, on doit ouvrir la boîte à gants:

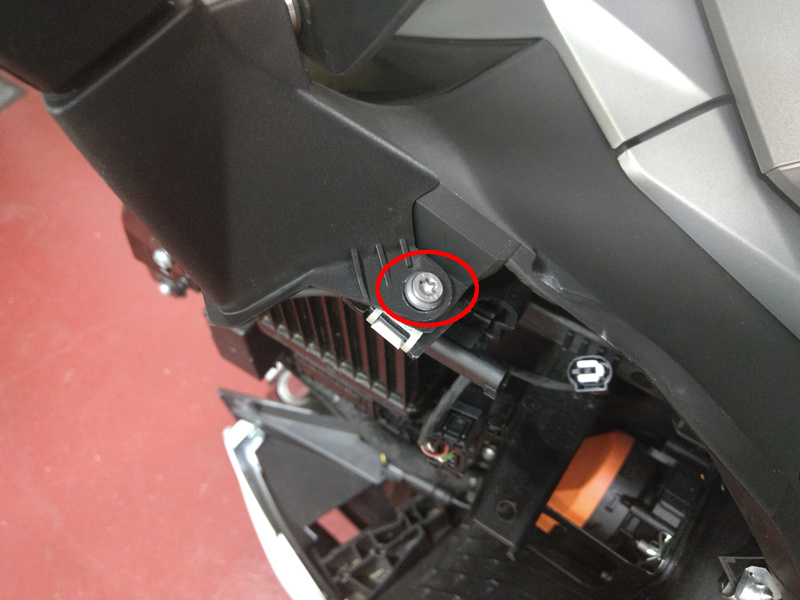

Et pour les deux dernières, il faut se baisser un peu:



Démonter le rétroviseur
Lui aussi est fixé par 4 vis.
La première est sur le dessus:


La suivante est sur le côté. Au passage, on pense à débrancher le connecteur de clignotant (en vert sur la photo).


Le connecteur venant du rétro est maintenu en place glissé sur un petit rail. Pour enlever le connecteur, il faut appuyer légèrement (avec un petit tournevis plat par exemple) sur un ergot situé à droite:


La troisième vis est celle qui maintien la bulle:


Je me permet un petit coup de gueule contre BM au passage: l'écrou pour cette vis là est simplement rentré en force dans le plastique du rétroviseur. Tout le monde sait que c'est vachement fiable et pas du tout fragile comme manière de procéder. Si la vis est trop serrée - ce qui était le cas sur mon rétro, l'écrou se désolidarise du rétroviseur et c'est galère à enlever. Le seul moyen que j'ai trouvé, c'est de faire jouer l'écrou pour agrandir le trou et le retirer du plastique



La dernière vis, est accessible en rabattant le rétro (ou en l'enlevant s'il est cassé...)


Montage du nouveau rétro
Pas de photos ici, il suffit de reprendre les étapes ci-dessus en sens inverse:

  • en n'oubliant pas de rebrancher le clignotant,
  • en ne serrant pas trop la vis de maintien de la bulle.


Remontage du carénage
avatar
Bobyl

Messages : 98
Date d'inscription : 21/10/2015
Age : 36

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par jp33 le Lun 17 Juil - 17:03

Tres bien concu ton tuto, j'ai tout compris. Voilà qui va rendre bien des services.
avatar
jp33

Messages : 262
Date d'inscription : 23/12/2015
Localisation : Lille / Long Range 2017

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par rollan le Lun 17 Juil - 17:33

Merci Bobyl.
Un post de plus qui atteste de la qualité de ce forum !
Cela dit, j'espère ne pas en avoir besoin Very Happy

rollan

Messages : 968
Date d'inscription : 02/03/2015
Localisation : 93 // C evo oct 2014 // 1 000 km par mois

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par Bobyl le Lun 17 Juil - 18:48

rollan a écrit:Cela dit, j'espère ne pas en avoir besoin Very Happy

Surtout au prix du rétro (240€ HT).
avatar
Bobyl

Messages : 98
Date d'inscription : 21/10/2015
Age : 36

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par r0bin le Mar 18 Juil - 15:54

belle qualité ce tuto Cool merci à toi!

question subsidiaire: sais-tu s'il est facile d'enlever les miroirs des rétros?
(je me pose la question car BMW vend des miroirs "arrondis" qui permettent une meilleure visibilité des angles morts, et si je peux commander et faire le changement moi même c'est plus avantageux qu'au garage)

r0bin

Messages : 184
Date d'inscription : 18/02/2017
Localisation : 92 // C-evo 2016 // 30km/jour

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par Bobyl le Mar 18 Juil - 16:46

Je n'en sais rien.
Mais comme j'ai un rétro cassé sous la main, je vais regarder. Si j'y arrive, je fais un tuto
avatar
Bobyl

Messages : 98
Date d'inscription : 21/10/2015
Age : 36

Revenir en haut Aller en bas

Re: [TUTO] Remplacer un rétroviseur

Message par r0bin le Mar 18 Juil - 22:08

merci à toi Wink

r0bin

Messages : 184
Date d'inscription : 18/02/2017
Localisation : 92 // C-evo 2016 // 30km/jour
